ProManage Smart Counter:
Makinelerinizi IoT
Teknolojisiyle Dijitalleştirin
Zorlu Fabrika Koşullarında Bile Kayıpsız ve Kablosuz Veri Aktarımı

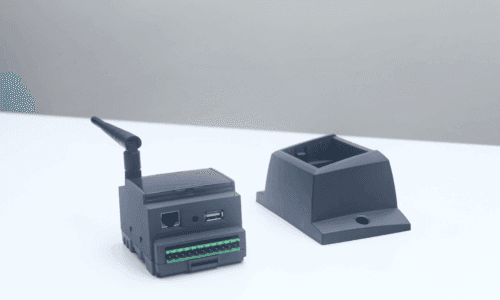

Smart Counter cihazları, IoT teknolojisinin gücünü kullanarak en zorlu fabrika koşullarında dahi üretim makinelerinizden veri almak ve bunları Wi-Fi (kablosuz) veya Ethernet (kablolu) altyapısı üzerinden merkeze güvenle aktarmak için tasarlanmış endüstriyel donanımlardır.
KeyPDT’lerin aksine üzerlerinde bir kullanıcı arayüzü (ekran) barındırmazlar; sahada Endüstriyel PC’ler ile entegre çalışacak şekilde kurgulanmışlardır. En büyük donanımsal güçleri ise kesintisizliktir: Smart Counter, merkezi ağ bağlantısı kopsa dahi çalışmaya ve veri toplamaya devam eder; bağlantı yeniden kurulduğu anda içeride biriken verileri hiçbir kayıp yaşamadan otomatik olarak sisteme aktarır.
Smart Counter ile Veri Toplamanın Temel Avantajları
Kablolu veya Kablosuz Esnek Altyapı:
Fabrikadaki cihazlar, maliyetli ve karmaşık RS485 veri toplama ağları kurmaya gerek kalmadan, doğrudan Ethernet veya Wi-Fi üzerinden merkeze bağlanabilir.
Kayıpsız ve Anlık Veri Akışı:
Üretim adedi, metre ve ağırlık gibi kritik veriler; farklı hareket kombinasyonları ve sinyal filtreleri uygulanarak tamamen kayıpsız bir şekilde toplanır ve anında sisteme aktarılır.
Otomatik Duruş Takibi:
Makinelerdeki duruş süreleri operatör beyanına gerek kalmadan, doğrudan donanımdan gelen sinyallerle otomatik olarak kayıt altına alınır.
Çevre Birimlerle Etkileşim:
Cihazın dijital çıkışları çeşitli bildirimlerle (limit aşımları vb.) aktive edilebilir. Durum bilgisi, bu çıkışlara bağlı aktüatörler aracılığıyla sahadaki diğer çevre birimleriyle lokal olarak anında paylaşılabilir.
Marka Bağımsız Evrensel Bağlantı:
Üretim alanındaki makinelerin marka, model ve yaşından bağımsız olarak tek tip kurgulanan veri toplama yapısı sayesinde; sahadaki her türlü ekipmandan aynı standartta üretim verisi toplanabilir.
| Çevrimdışı (Offline) Çalışma | Var. Kablo kopması, sunucu çökmesi veya ağ bağlantısının gitmesi durumunda veriyi kendi hafızasında tutar (10.000 satır / ortalama 1 haftalık veri kapasitesi). Sistem çevrimiçi olduğunda geçmiş verileri eksiksiz aktarır. |
| Ekran ve Gösterge | 12 adet LED gösterge (Anlık çalışma durumu, ağ iletişim durumu ve giriş/çıkış bildirimleri izlenebilir). |
Operatör Arayüzü | Yok. Veri girişi için Endüstriyel PC kullanımı gerektirir. |
Haberleşme Altyapısı | Ethernet (100 Mbit, manyetik izolasyon, DHCP veya Manuel IP atanabilir) veya Wi-Fi (802.11 b/g, sinyal seviye takibi, değiştirilebilir ve uzatılabilir anten desteği). |
| Dijital Girişler | 4 adet (25 kHz çalışma hızı, 12-24 VDC gerilim). |
| Dijital Çıkışlar | 2 adet (Transistörlü yapı, 12-24 VDC gerilim). |
Besleme ve Güç Tüketimi | 12-36 VDC besleme aralığı, 4 W düşük güç tüketimi. |
Çalışma Koşulları | 0-60 °C sıcaklık aralığında ve maksimum %95 neme (yoğuşmasız) kadar sorunsuz çalışır. |

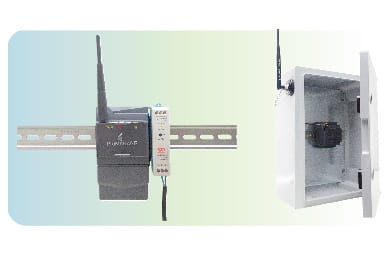

DIN Ray Montajı:
Smart Counter, pano içi standart ray montajına uygundur. Eğer cihaz kapalı bir metal pano içine yerleştirilecekse ve Wi-Fi üzerinden haberleşme sağlanacaksa, sinyal kalitesi için antenin pano dışına uzatılması/taşınması önerilir.

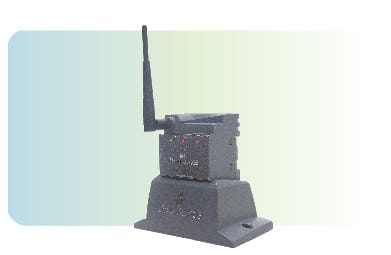

Yüzey Montajı (Dock Station)
Düz zeminlere (makine üzeri vb.) montaj için cihaza özel “Dock Station” (yerleştirme istasyonu) aksesuarı kullanılır. Kablo geçişleri cihazın altındaki yüzeye açılacak bir delikle gizlenebilir. Montaj sırasında, cihaz üzerindeki uyarı LED’lerinin sahadan rahatça görülebilecek bir açıda konumlandırılması kritik önem taşır.
Kurulum ve Ağ Talimatları
Sorunsuz bir devreye alma süreci için kurulum aşamasında aşağıdaki talimatlara uyulması gerekmektedir:
Genel Kurulum Kuralları:
- Cihaz donanım ve ağ yapılandırması eksiksiz yapılmalıdır.
- Smart Counter’ın NetPC ile iletişim kurabilmesi için ağ duvarında gerekli portlara izin verilmelidir.
- Tüm kurulum ve elektriksel bağlantılar, kullanım kılavuzunda yer alan bağlantı şemasına uygun olarak gerçekleştirilmelidir.
- Cihaz-Makine eşleştirmesi MAC adresi üzerinden yapılmaktadır. Bu nedenle sahaya kurulan tüm Smart Counter cihazlarının MAC adresleri kurulum sırasında kayıt altına alınmalıdır.
1-Dinamik IP (DHCP) ile Ethernet Bağlantısı
- IP adreslerinin Smart Counter tarafından otomatik alınabilmesi için ağ üzerinde yeterli sayıda boş IP bloğu bulunmalıdır.
- Cihazın doğru IP’yi alıp almadığını doğrulamak için NetPC üzerinden Smart Counter’a “ping” atılmalıdır.
- Smart Counter ile bağlı olduğu ağ anahtarı (switch) arasındaki ethernet kablosunun uzunluğu 90 metreyi geçmemelidir.
- Fiziksel dayanıklılık ve yalıtım için RJ-45 soketlerinin plastik olması tavsiye edilir.
2-Statik IP ile Ethernet Bağlantısı
- Cihazlara tanımlanacak IP adresleri manuel olarak ve tek tek yüklenir. Hata oluşması durumunda işlem tekrarlanmalıdır.
- IP atamasının ardından doğrulamak için NetPC üzerinden cihaza “ping” atılmalıdır.
- Smart Counter ile switch arasındaki ethernet kablosu 90 metreyi geçmemeli ve plastik RJ-45 soketler tercih edilmelidir.
3-Wi-Fi (Kablosuz) Bağlantı
- Wi-Fi iletişiminde cihaza manuel IP verilemediği için, IP ataması DHCP üzerinden yapılmalı ve cihaza özel rezerve edilmelidir. Bağlantı, NetPC üzerinden ping atılarak doğrulanmalıdır.
- Smart Counter, ağın Erişim Noktasına (Access Point) olabildiğince yakın konumlandırılmalıdır. Sinyal kalitesi için cihaz ile Access Point arasında metal perde, kalın duvar vb. kesici engeller bulunmamalıdır.
- Cihaz elektrik panosu (veya metal bir kutu) içine monte edildiyse, cihazın kendi anteni harici bir anten kablosu kullanılarak mutlaka pano dışına taşınmalıdır.
