Akıllı Sayaç IoT Etkinleştirici Cihazlar
Akıllı Sayaç ile
Üretim Verilerinin Toplanması
Akıllı Sayaçlar, IoT teknolojisini kullanarak zorlu fabrika koşullarında üretim makinelerinden üretim verilerini almak ve bunları Wi-Fi veya Ethernet bağlantısı kullanarak merkeze aktarmak için tasarlandı.
KeyPDT’lerin aksine bir kullanıcı arayüzü içermezler. Endüstriyel PC arayüzü ile kullanılırlar.
Akıllı Sayaçlar, merkezi bağlantı hattı kopsa bile veri toplamaya devam eder ve bağlantı kurulduğunda toplanan verileri otomatik olarak merkeze gönderir.
Akıllı Sayaç ile veri toplamanın avantajları
– Ethernet veya Wi-Fi hattı ile fabrikadaki cihazlar, RS485 veri toplama ağı kurmaya gerek kalmadan kablosuz olarak veya Ethernet üzerinden merkeze bağlanabilir.
– Üretim sayısı, metre ve ağırlık gibi veriler, farklı hareket kombinasyonları, sinyal filtreleri ve akışları uygulanarak tamamen kayıpsız ve uygun bir şekilde otomatik olarak toplanabilir ve anında merkeze aktarılabilir.
– Duruş süreleri otomatik olarak toplanır.
– Cihazın dijital çıkışları çeşitli bildirimlerle aktive edilebilir ve durum bilgisi bu dijital çıkışlara bağlı aktüatörler aracılığıyla çevre birimleriyle yerel olarak paylaşılabilir.
– Üretim alanındaki makinelerin marka ve modellerinden bağımsız olarak tek tip olarak kurgulanan veri toplama yapısı sayesinde her türlü makineden aynı şekilde üretim verisi toplama imkanı sağlanmıştır.
| Çevrimdışı Çalışma | Dahil edilmiştir. Kabloların kopması, sunucuların devre dışı kalması, ağ bağlantısının kesilmesi vb. durumlarda ortalama bir hafta kadar süreyle verileri (10.000 veri) hafızasında tutabilir ve tekrar çevrimiçi olduğunda geçmiş verileri sisteme gönderebilir. |
| Ekran/Gösterge | 12 LED, anlık çalışma durumu, iletişim durumu, giriş-çıkış durumu bildirimleri |
| Operatör Arayüzü | Dahil değildir. Endüstriyel PC kullanımı gerektirir. |
| Servis ile İletişim Yöntemi | Ethernet kablosuyla (100 Mbit, manyetik izolasyon, DHCP veya manuel IP ataması) veya Wi-Fi ile kablosuz olarak (802, 11 b/g, sinyal seviyesi izleme, değiştirilebilir ve uzatılabilir anten) iletişim |
| Dijital Giriş Özellikleri | Dört dijital giriş (25 kHz) |
| Dijital Giriş Gerilimi | 12-24 VDC |
| Dijital Çıkış Özellikleri | İki dijital çıkış (transistörlü) |
| Dijital Çıkış Gerilimi | 12-24 VDC |
| Besleme Gerilimi | 12-36 VDC |
| Güç | 4 W |
| Çalışma Sıcaklığı | 0-60 °C |
| Çalışma Nemi | Maksimum yüzde 95 (yoğunlaştırılmamış) |

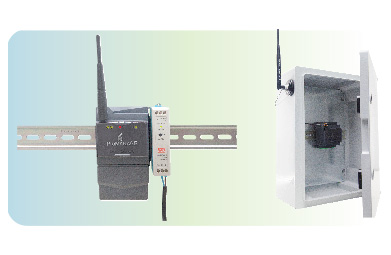

DIN ray montajı
Smart Counter DIN ray montajı için uygundur. Akıllı Sayacın bir pano içindeki raya monte edildiği durumlarda, Wi-Fi iletişimi kullanılacaksa antenin pano dışına alınması önerilir.

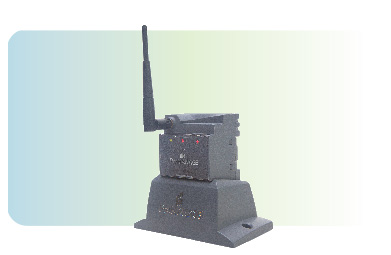

Yüzey montajı
Dock istasyonu aksesuarı Akıllı Sayacın düz bir yüzeye monte edilmesi için kullanılır. Pano bu şekilde makine üstü gibi yerlere monte edilebilir. Akıllı Sayacın altındaki yüzeyde bir delik açılarak kabloların geçişi sağlanabilir. Akıllı Sayaçlar üzerindeki uyarı LED “lerinin görünür olması önemlidir. Bu nedenle konumlandırma yapılırken LED” lerin açısına dikkat edilmelidir.
Endüstriyel PC
Endüstriyel PC’lerin makine operatörleri tarafından kullanılması gerektiğinden, operatörlerin zamanlarının çoğunu geçirdikleri noktalara yerleştirilmeleri gerekir. Bir Endüstriyel PC tek bir makine için kullanılabileceği gibi, ortak bir Endüstriyel PC birden fazla makine için de kullanılabilir. Operatörlerin eldiven giyerek ya da giymeyerek yağlı ellerle bilgisayara giriş yapacağı zamanlarda dokunmatik Endüstriyel PC kullanmak dezavantaj yaratabilir. Bu tür fabrikalarda fare ve klavye kullanmak daha verimli olacaktır.
– Yapılandırması doğru yapılmalıdır.
– NetPC ile iletişim kurması gerekir (Gerekli bağlantı noktalarına izin verin).
– Kurulum ve bağlantılar kılavuzdaki bağlantı şemasına göre yapılmalıdır.
– Cihaz-makine eşleştirmesi MAC adresi ile yapılmaktadır. Bu nedenle tüm Akıllı Sayaç cihazlarının MAC adresleri not edilmelidir.
1-İletişim Ethernet ve Dinamik IP’dir;
– IP adreslerinin Akıllı Sayaç tarafından alınabilmesi için ağ üzerinde yeterli sayıda boş IP olmalıdır. Doğru ip “yi aldığından emin olmak için NetPC” den Akıllı Sayaç cihazına ping atın.
– SmartCounter ile anahtar arasındaki ethernet kablosu 90 metreyi geçmemelidir.
– RJ-45 soketlerinin plastik olması tavsiye edilir.
2-İletişim Ethernet ve Statik IP ise;
– SmartCounter “a verilecek IP adresleri isteğiniz üzerine ve cihazlara tek tek manuel olarak yüklenir. Herhangi bir hata oluşursa işlem tekrarlanır. Smart Counter cihazına NetPC” den ping atarak doğru ip aldığından emin olunuz.
– SmartCounter ile anahtar arasındaki ethernet kablosu 90 metreyi geçmemelidir.
– RJ-45 soketlerinin plastik olması tavsiye edilir.
3-İletişim Wi-Fi’dir;
– Wi-Fi iletişiminde cihaza manuel olarak ip verilemediği için dhcp üzerinden ip verilerek rezerve edilmelidir. Smart Counter cihazına NetPC’den ping atarak doğru ip aldığından emin olunuz.
– Akıllı Sayaç, Erişim Noktasına yakın bir bölgede konumlandırılmalıdır. Cihaz ile Erişim noktası arasında metal perde, duvar vb. olmamalıdır.
– Akıllı Sayaç elektrik panosunda anteni harici anten kablosu ile dışarı alınmalıdır.
